SRG312A拱架臺車
所屬分類：
關鍵詞：
工程機械
產品詳情
產品介紹
1、全工況：能進行隧道三種臺階法開挖（全斷面、二臺階、三臺階）的架拱作業，這得益于其獨有的折疊+伸縮的臂架結構，使立拱裝置能伸入三臺階內部進行拱架安裝。
2、高效率：可將多榀拱架隨車帶進隧道，且一次性安裝多榀拱架；三臺階施工時，主臂工作三臺階，兩副臂可同時安裝中臺階的拱架；僅需1小時就能完成三臺階和中臺階的兩榀拱架安裝，效率遠高于人工及目前市場上的拱架機。
3、高效益：設備只需2～3人就能完成全部立拱工序，相比傳統人工架拱可以大量節省人力，真正實現了機械化施工作業；同時可兼顧兩個掌子面的工作，可為施工企業創造了巨大的經濟效益和社會價值。
4、高安全：設備采用無線遙控操作，操作人員可在初噴面下操作，提高了人員的安全性。
5、智能化：整機采用基于工業控制器加傳感器技術的數字化系統設計、友好的人機交互系統，控制性能優越，且能實時監控系統運行狀態。
6、SRG312A隧道多功能拱架安裝臺車是一種用于隧道全斷面或臺階法拱架安裝、錨桿錨網安裝等施工的新型設備，因設有吊籃還可用于質量檢測、高空作業平臺、注漿、裝藥及錨桿安裝等多種高空作業平臺使用而具備多種用途功能。設有三臂三機械手及三吊籃結構形式，每個臂都可實現拱架自動抓取、機械手端微調，可實現高效立拱作業，真正實現機械化施工作業。

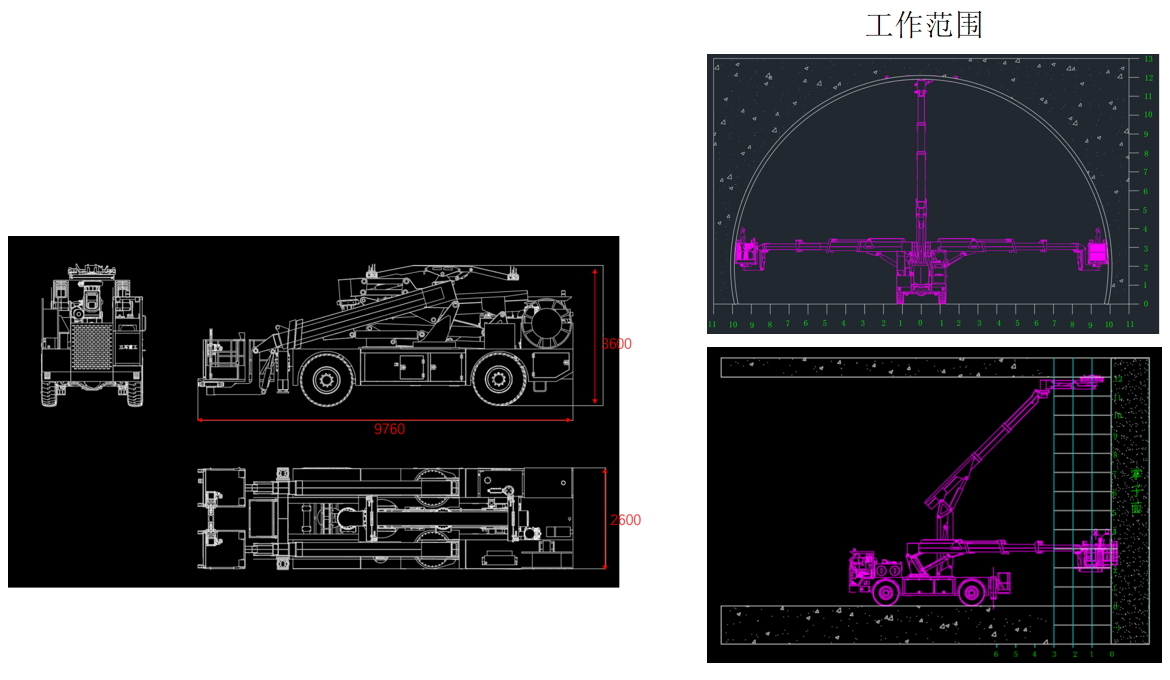

產品外形尺寸與施工示意圖
產品參數
|
項目名稱 |
規格型號 |
參數 |
|
整機 |
產品型號 |
SRG312A |
|
外形尺寸mm |
9200×2600×3500 |
|
|
最大作業高度 |
12m |
|
|
最大作業寬度 |
15m |
|
|
驅動、轉向方式 |
四輪驅動、四輪轉向 |
|
|
整機質量 |
25000kg |
|
|
最小轉彎半徑 |
內側2.3m/外側7.5m |
|
|
爬坡能力 |
15° |
|
|
行走速度 |
0～15km/h |
|
|
離地間隙 |
400mm |
|
|
發動機 |
類型 |
六缸水冷柴油發動機 |
|
額定功率 |
125KW/2200rpm |
|
|
臂架 |
臂架數量 |
3架 |
|
主臂最大伸出長度 |
12m |
|
|
最大舉升能力 |
3000kg |
|
|
主臂俯仰角度 |
-30，59° |
|
|
最大安裝高度 |
12m |
|
|
左、右副臂最大伸出長度 |
13m |
|
|
最大舉升能力 |
600+200 |
|
|
平主臂俯仰角度 |
-17，48° |
|
|
回轉角度 |
0，45 |
|
|
液壓 |
電機功率 |
55KW |
|
主油泵排量 |
100ml |
|
|
其他 |
配備電纜卷筒、底盤帶應急處理，三臂配遙控器 |
|
注：因客戶需求不同，以上內容本公司保留最終解釋權。
